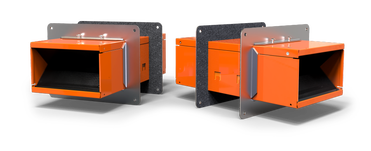

Le chemin de câbles résistant au feu EZ Path Série 84+ est un dispositif de protection passive contre l'incendie spécialement conçu pour accueillir des installations de câbles à haute densité traversant des assemblages muraux résistants au feu. Ce chemin de câbles utilise des coussinets intumescents intégrés et auto-ajustables qui maintiennent une étanchéité constante autour des câbles en s'adaptant automatiquement aux variations de remplissage, éliminant ainsi tout besoin d'entretien manuel ou de regarnissage. En cas de température élevée ou d’exposition directe au feu, les matériaux intumescents se dilatent pour former une couche carbonisée dense, créant ainsi une étanchéité parfaite qui limite la propagation de la fumée, des gaz chauds et des flammes à travers la traversée. Cette activation automatique garantit le maintien de l’indice de résistance au feu de la barrière tout en permettant la poursuite des opérations de gestion des câbles, notamment les déplacements, les ajouts et les modifications, sans compromettre l’intégrité du système.

fr-ca
Normes d'essai ASTM E814 (UL1479)
CAN/ULC-S115
Agréments de tiers

Caractéristiques

Applications
Câbles
Chemin de câbles
Propriétés
Produit fini
Intumescent
Sans date d'expiration
Peut être peint
Réutilisable
Aucun entretien
Barrière anti-fumée

Specifications

Propriété Valeur
Composition de l'enveloppe acier galvanisé de 0,059" (1,5 mm)
Surface de remplissage des câbles 24-1/2 pouces carrés (158 cm²)
Dimensions 7” (178 mm) x 3-1/2” (89 mm)
Taux de remplissage admissible de 0 % à 100 % (contrôle visuel)
Indices de résistance au feu 1 et 2 heures
Début de dilatation 350 °F (177 °C)
Dilatation volumique 15x
Exemple de volume de câble - Cat 6 (0,236" de diamètre extérieur) 410 (nom.)
Température de service -10 °F (-23 °C) - 120 °F (49 °C)
Température de stockage inférieure à 120 °F (49 °C)
Durée de conservation illimitée

Ordering Information

Numéro de catalogue Numéro UPC Description (UOM) Quantité Quantité par boîte. Poids (chacun) Image
EZD84S2 730573952313 Passerelle coupe-feu EZ-Path série 84+, appareil seul. Étiquettes incluses 1 1 8.6 lbs Passerelle coupe-feu EZ-Path série 84+, appareil seul. Étiquettes incluses
EZDP84S2 730573952399 Kit de dispositif de passage résistant au feu EZ-Path série 84+, kit complet comprenant le dispositif, les plaques murales et les étiquettes 1 1 11 lbs Kit de dispositif de passage résistant au feu EZ-Path série 84+, kit complet comprenant le dispositif, les plaques murales et les étiquettes
EZP184W 730573952344 Plaques murales simples de la série EZ-Path 84+ pour chemins de câbles résistants au feu - Une paire (2) et étiquettes 1 1 2 lbs Plaques murales simples de la série EZ-Path 84+ pour chemins de câbles résistants au feu - Une paire (2) et étiquettes
EZP284W 730573952351 Supports muraux EZ Path série 84+ à plusieurs emplacements pour 2 appareils, sur une seule rangée 1 1 4 lbs Supports muraux EZ Path série 84+ à plusieurs emplacements pour 2 appareils, sur une seule rangée
EZP484W 730573952375 Supports muraux multi-prises EZ Path série 84+ pour 4 appareils, sur une seule rangée 1 1 6.8 lbs Supports muraux multi-prises EZ Path série 84+ pour 4 appareils, sur une seule rangée
EZP684W 730573952320 Supports muraux EZ Path série 84+ pour 6 appareils, disposition en une seule rangée 1 1 9.8 lbs Supports muraux EZ Path série 84+ pour 6 appareils, disposition en une seule rangée
EZP284WD 730573952368 Supports muraux EZ Path série 84+ pour 4 appareils, double rangée 1 1 4.4 lbs Supports muraux EZ Path série 84+ pour 4 appareils, double rangée
EZP484WD 730573952382 Supports muraux multi-prises EZ Path série 84+ pour 8 appareils, double rangée 1 1 7.2 lbs Supports muraux multi-prises EZ Path série 84+ pour 8 appareils, double rangée
EZP684WD 730573952337 Supports muraux multi-prises EZ Path série 84+ pour 12 appareils, double rangée 1 1 10.15 lbs Supports muraux multi-prises EZ Path série 84+ pour 12 appareils, double rangée
Vidéo à la une
Le chemin de câbles résistant au feu EZ Path Série 84+ est conçu pour les installations comportant un volume important de câbles traversant des murs résistants au feu, tout en éliminant la charge que représente l'entretien régulier. La série 84+ intègre des coussinets intumescents auto-obturants qui s'adaptent automatiquement au volume de câbles installés, sans intervention de l'utilisateur. En cas d'exposition au feu, les coussinets intumescents se dilatent et gonflent, empêchant ainsi le passage de la fumée et des flammes.
